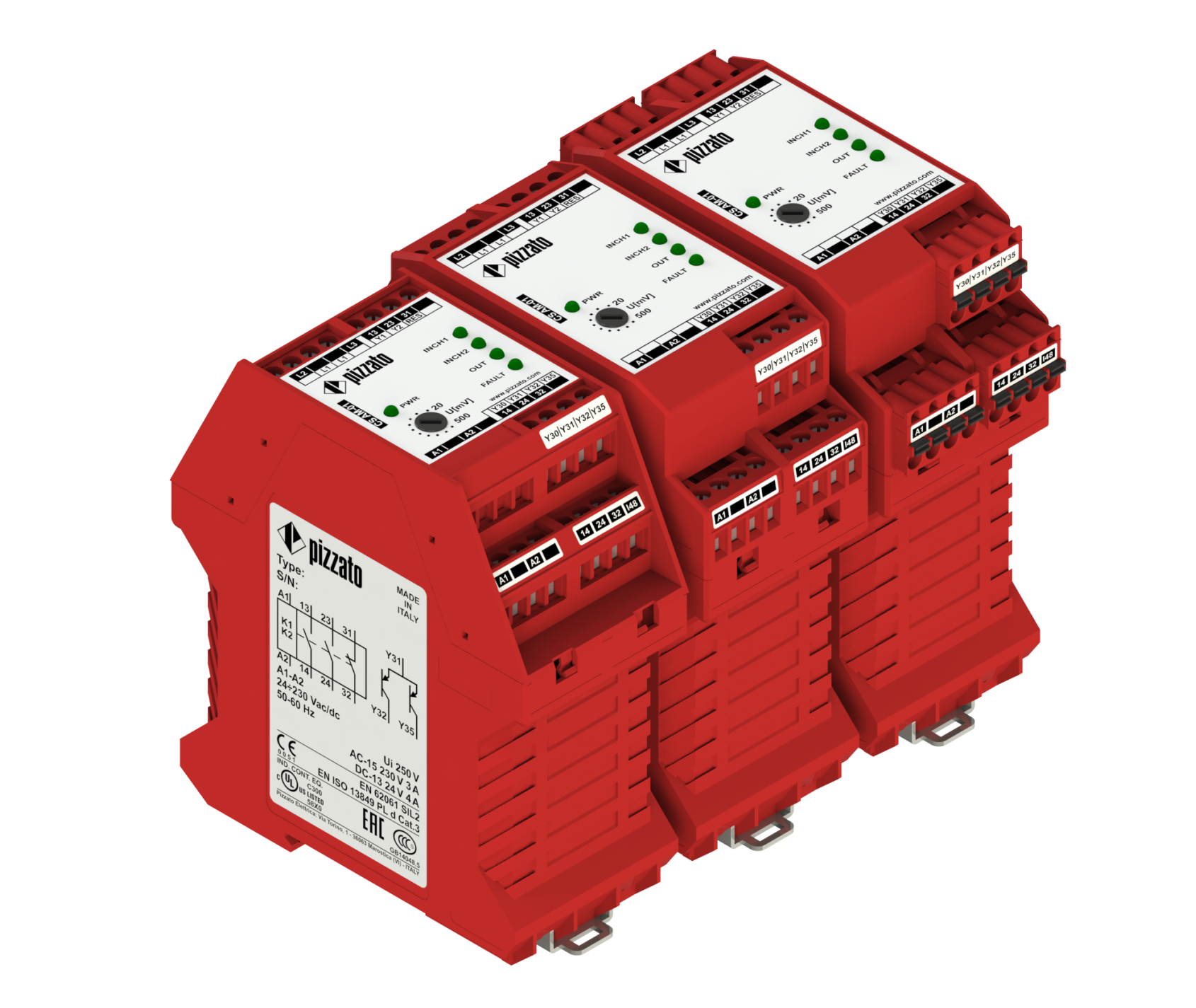

Moduły bezpieczeństwa PIZZATO CS AM

Moduły bezpieczeństwa PIZZATO CS AM – monitorowanie postoju i prędkości silnika (SIL 3 / PL e)

Moduły bezpieczeństwa PIZZATO CS AM to przemysłowe urządzenia przeznaczone do nadzorowania ruchu silników w systemach automatyki wymagających najwyższego poziomu bezpieczeństwa. Seria CS AM 1x / 2x / 3x umożliwia kontrolę postoju silnika, prędkości obrotowej oraz – w wyższych wersjach – kierunku obrotów, zapewniając bezpieczne zatrzymanie maszyny i ochronę operatorów w strefach niebezpiecznych.

Rozwiązania te są projektowane do pracy w aplikacjach zgodnych z wymaganiami SIL 3 / PL e (kategoria 4) i znajdują zastosowanie m.in. w liniach produkcyjnych, systemach transportowych oraz przy osłonach bezpieczeństwa, gdzie dostęp do strefy roboczej jest możliwy dopiero po całkowitym zatrzymaniu napędu.

Najważniejsze funkcje modułów bezpieczeństwa CS AM

Seria CS AM obejmuje moduły jednofunkcyjne oraz rozszerzone wersje monitorujące różne parametry pracy silnika:

• CS AM.1 – wykrywanie postoju silnika (detekcja zatrzymania napędu),
• CS AM.2 – monitorowanie prędkości silnika,
• CS AM.3 – monitorowanie prędkości silnika oraz kierunku obrotów.

W zależności od wersji moduły mogą łączyć kilka funkcji bezpieczeństwa w jednym urządzeniu, co upraszcza architekturę systemu sterowania oraz zmniejsza liczbę komponentów w szafie sterowniczej.

Kluczowe cechy techniczne

Moduły bezpieczeństwa PIZZATO CS AM oferują szereg funkcji zwiększających niezawodność i elastyczność integracji w systemach przemysłowych:

• poziom bezpieczeństwa SIL 3 / PL e,
• separacja galwaniczna między obwodem sterowania a obwodem pomiarowym,
• możliwość podłączenia silników jednofazowych i trójfazowych,
• elektroniczne wyjścia bezpieczeństwa OSSD (CS AM.1) lub wyjścia przekaźnikowe (CS AM.2, CS AM.3),
• zasilanie 24 V DC,
• możliwość wyboru progów czułości detekcji postoju silnika,
• wersje programowalne z portem USB-C (CS AM.xP) umożliwiające łatwą konfigurację parametrów,
• zaawansowana diagnostyka w wersjach rozszerzonych.

Zastosowanie w automatyce przemysłowej

Moduły CS AM są wykorzystywane w aplikacjach, w których konieczne jest niezawodne monitorowanie pracy napędów, m.in.:

• linie produkcyjne i transportowe,
• systemy pakowania i montażu,
• maszyny z osłonami bezpieczeństwa,
• instalacje wymagające potwierdzenia pełnego zatrzymania silnika przed dostępem operatora do strefy niebezpiecznej.

Skontaktuj się z naszymi specjalistami w dziale automatyki przemysłowej >> kontakt

Pomożemy w wyborze odpowiednich parametrów do Twojej aplikacji!

Obudowa
Parametr	Wartość
Materiał	Poliamid PA66, samogasnący UL94 V-0
Stopień ochrony	IP40 (obudowa), IP20 (listwa zaciskowa)
Przekrój przewodów	0,2 … 2,5 mm² (24…12 AWG)
Moment dokręcania zacisków	0,5 … 0,6 Nm
Dane ogólne
Parametr	Wartość
Poziom nienaruszalności bezpieczeństwa (SIL)	Do SIL 3 wg IEC 62061:2021 i EN 61508:2010
Poziom zapewnienia bezpieczeństwa (PL)	Do PL e wg EN ISO 13849-1:2023
Kategoria bezpieczeństwa	Do kat. 4 wg EN ISO 13849-1:2023
Czas użytkowania (mission time)	20 lat
Temperatura otoczenia	–25°C … +55°C
Temperatura magazynowania	–25°C … +70°C
Trwałość mechaniczna (CS AM.2, CS AM.3)	10 milionów cykli pracy
Stopień zanieczyszczenia	Zewnętrzny 3, wewnętrzny 2
Napięcie udarowe Uimp	6 kV (między wejściami silnika a 24 V/SELV) • 4 kV (między fazami wejścia silnika) • 2,5 kV (między stykami przekaźników)
Znamionowe napięcie izolacji Ui	690 V (wejścia silnika ↔ 24 V) • 250 V (styki przekaźników) • 50 V (SELV)
Kategoria przepięciowa	III
Odstępy powietrzne i powierzchniowe	wg EN IEC 60947-1
Dane elektryczne zasilania
Parametr	Wartość
Znamionowe napięcie pracy	24 V DC
Tolerancja napięcia	±15%
Maks. prąd pracy	CS AM.1 → 800 mA • CS AM.2–AM.4 → 500 mA • CS AM.3 → 600 mA
Zewnętrzny bezpiecznik	2 A typ gG
Dane elektryczne wejść sygnalizacyjnych 13/14
Parametr	Wartość
Znamionowe napięcie pracy	24 V DC
Pobór prądu	5 mA
Częstotliwość czujnika zbliżeniowego	0,5 … 5000 Hz
Dokładność detekcji częstotliwości	±2%
Rozdzielczość	0,1 Hz
Czas impulsu START	200 ms … 10 s
Czas impulsu RESET	> 100 ms
Dane elektryczne wyjść sygnalizacyjnych 03/04
Parametr	Wartość
Znamionowe napięcie pracy	24 V DC
Typ wyjścia	PNP
Maksymalny prąd na wyjście	0,1 A
Kategoria użytkowania	DC-13, Ue = 24 V, Ie = 0,1 A
Wykrywanie zwarcia	Nie
Ochrona przeciwprzepięciowa	Tak
Zgodność z dyrektywami	• Dyrektywa Maszynowa 2006/42/EC • Dyrektywa EMC 2014/30/EU • Dyrektywa RoHS 2011/65/EU
Zgodność z normami	• EN 60204-1 • EN ISO 14118 • EN ISO 12100 • EN IEC 60947-1 • EN ISO 13849-1 • IEC 62061 • EN 61508

Jeżeli wybrałeś już interesujący Cię produkt, zrób zamówienie w naszym >> e-sklepie

W przypadku problemów z dobraniem odpowiedniego produktu, zachęcamy do kontaktu z działem automatyki przemysłowej >> kontakt

Szukasz karty produktu, odwiedź stronę producenta >> Pizzato Elettrica S.r.l.



Model	Opis	Napięcie	Aplikacja	Bloki stykowe	Restart	Podłączenie
CS AM11P1MU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM11P1VU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM11P1XU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1MU-P1	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1MU-P2	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1MU-P3	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1MU-P4	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1MU-P5	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1MU-P6	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1MU-P7	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1MU-P8	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1VU-P1	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1VU-P2	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1VU-P3	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1VU-P4	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1VU-P5	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1VU-P6	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1VU-P7	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1VU-P8	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1XU-P1	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1XU-P2	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1XU-P3	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1XU-P4	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1XU-P5	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1XU-P6	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1XU-P7	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12F1XU-P8	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12P1MU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12P1VU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM12P1XU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1MU-P1	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1MU-P2	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1MU-P3	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1MU-P4	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1MU-P5	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1MU-P6	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1MU-P7	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1MU-P8	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1VU-P1	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1VU-P2	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1VU-P3	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1VU-P4	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1VU-P5	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1VU-P6	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1VU-P7	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1VU-P8	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1XU-P1	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1XU-P2	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1XU-P3	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1XU-P4	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1XU-P5	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1XU-P6	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1XU-P7	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM14F1XU-P8	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2NO + 1NC	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM21P1MU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM21P1VU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM21P1XU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM22P1MU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM22P1VU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM22P1XU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM23P1MU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO + 3NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM23P1VU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO + 3NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM23P1XU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika	24 VDC	PL e / SIL 3 / kat. 4	3 NO + 3NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM31P1MU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika oraz pomiar prędkości	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM31P1VU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika oraz pomiar prędkości	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM31P1XU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika oraz pomiar prędkości	24 VDC	PL e / SIL 3 / kat. 4	2 OSSD	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM33P1MU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika oraz pomiar prędkości	24 VDC	PL e / SIL 3 / kat. 4	3 NO + 3NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM33P1VU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika oraz pomiar prędkości	24 VDC	PL e / SIL 3 / kat. 4	3 NO + 3NO	manualny / automatyczny / monitorowany	zaciski śrubowe
CS AM33P1XU	Moduł bezpieczeństwa serii CS AM, wykrywanie zatrzymania silnika oraz pomiar prędkości	24 VDC	PL e / SIL 3 / kat. 4	3 NO + 3NO	manualny / automatyczny / monitorowany	zaciski śrubowe
